發明人：余學潤
申請人：北塘區軍之印紙品加工廠
提供一種節能環保的紙品水力碎漿機。通過對水力碎漿機利用導電線外接太陽能板，并在碎漿機底部設置蓄電池，能夠利用蓄電池對電機進行供電，節約碎漿機使用的電能，且更加綠色環保；通過在碎漿機內部設置篩板并在篩板一側連接雜質分離罐，能夠有效對不同紙品中含有的不易分離粉碎的物質進行篩分排出，進行合理集中處理或回收再利用，體現環保理念；通過對轉子使用轉軸連接，能夠一定程度上減少在轉動時產生的阻力，同時轉軸通過聯軸器直接與電機相連接，減少了勢能損失，具有一定的節能效果。

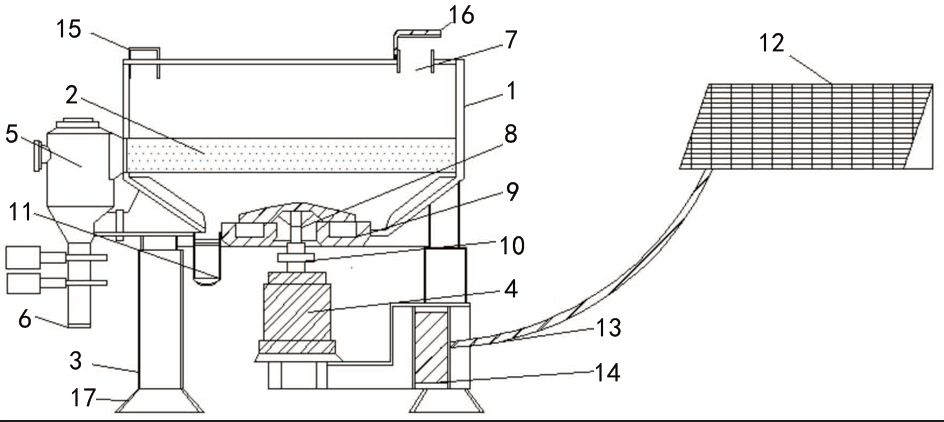

圖1 節能環保紙品水力碎漿機的整體結構
1—槽體 2—篩板 3—支架 4—電機 5—雜質分離罐 6—排渣口 7—進料口 8—轉軸 9—轉子 10—聯軸器 11—出漿口 12—太陽能板 13—導電線 14—蓄電池 15—進水口 16—蓋板 17—固定腳
1—槽體 2—篩板 3—支架 4—電機 5—雜質分離罐 6—排渣口 7—進料口 8—轉軸 9—轉子 10—聯軸器 11—出漿口 12—太陽能板 13—導電線 14—蓄電池 15—進水口 16—蓋板 17—固定腳
如圖1所示，該種節能環保的紙品水力碎漿機包括槽體、篩板、支架和雜質分離罐，槽體上端設置有進料口，進料口一側設置有進水口，槽體內部設置有篩板，篩板一端連接有雜質分離罐，雜質分離罐一端連接有排渣口，篩板下方設置有轉軸，轉軸兩側均固定連接有轉子，轉軸一端連接有聯軸器，轉軸通過聯軸器活動連接有電機，電機一側連接有蓄電池，蓄電池一端連接有導電線，蓄電池通過導電線連接有太陽能板，槽體下端固定連接有支架，支架一側設置有出漿口。
支架具體設置有4組，能夠使碎漿機保持平衡和穩固，防止因工作時發生位置偏移而形成安全隱患。轉子具體設置有2組，在轉軸兩側等間距設置能夠使紙漿攪拌更加均勻，提升出漿效果。太陽能板通過連接導電線外接于室外，設置于室外能夠更好地吸收太陽光熱量，并通過轉化后連接導電線傳導電能。進料口一側活動連接有蓋板，在不使用時能夠利用蓋板封蓋進料口，防止因混入紙屑及灰塵等雜質而影響紙品質量。支架底端固定連接有固定腳，利用固定腳對碎漿機進行進一步固定，保障碎漿機的工作安全。
在使用時，通過進料口導入雜紙原料，并同時通過進水口對槽體內部注水，通過開啟電機帶動轉軸運轉，由此帶動轉子開始攪拌，對雜紙進行分離，在攪拌分離過程中，通過在槽體內部設置篩板對難以分解的雜質進行隔離，并通過雜質分離罐由排渣口排出，分解完成的紙漿經出漿口導出，實現整個碎漿機的工作流程。在此過程中，通過對水力碎漿機利用導電線外接太陽能板，并在碎漿機底部設置蓄電池，在日常使用時能夠利用太陽能板進行熱量吸收并轉化為電能，經導電線傳導后存儲于蓄電池，利用蓄電池對電機進行供電，能夠節約碎漿機使用的電能，節約使用成本，且更加綠色環保。雜質分離罐能夠有效對不同紙品中含有的不易分離粉碎的物質進行篩分，在使用時能夠保障紙漿的純度，同時能夠對排出的殘渣進行合理集中處理或回收再利用，體現環保理念。通過對轉子使用轉軸連接，并在轉軸兩側同時設置2組，在對紙張進行攪拌分離時能夠一定程度上減少在轉動時產生的阻力，轉軸通過聯軸器直接與電機相連接，減少了中間作用于其他環節的勢能損失，形成了一定的節能效果，在實際使用中具有很強的實用性。
