目前生物酶輔助磨漿技術(shù)有著(zhù)廣泛的應用，但在生產(chǎn)實(shí)踐中也存在著(zhù)諸多技術(shù)問(wèn)題有待解決。例如，生物酶輔助節能打漿的研究主要集中在打漿規律領(lǐng)域，對不同濾水性要求的纖維紙漿的能耗節點(diǎn)、纖維增強節點(diǎn)的研究，以及關(guān)鍵節點(diǎn)時(shí)的纖維形態(tài)等問(wèn)題，有待進(jìn)一步明確。
本工作采用PFI磨漿方式，并檢測紙漿的抗張強度、撕裂強度、耐破度等強度指標，探索纖維酶輔助磨漿對成紙強度積極影響。借助纖維分析儀，對纖維素酶輔助磨漿過(guò)程中的紙漿纖維進(jìn)行分析。
1 實(shí)驗方法
1.１ 生物酶處理
將木漿板置于自來(lái)水中浸泡4h，用漿料疏解機進(jìn)行標準疏解。向漿料懸浮液中加入一定量的纖維素酶，并調節紙漿濃度為10%，并50℃恒溫振蕩水浴60min。酶處理后漿料置于100℃沸水中10min，用以生物酶滅活，然后用布氏漏斗抽濾，收集漿料纖維備用。
1.2 實(shí)驗流程

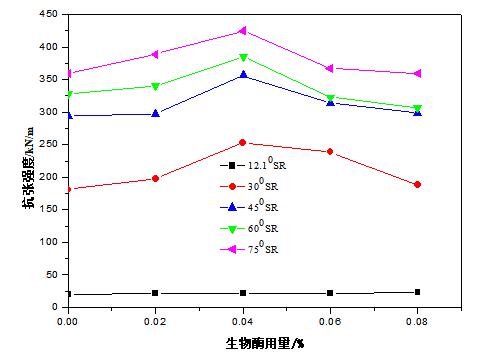

2 生物酶輔助磨漿對紙張抗張強度影響生物酶輔助磨漿對紙張抗張強度影響，如圖1所示。
從圖1可以看出，隨著(zhù)目標打漿度的上升，紙張抗張強度不斷增加，并在打漿度為750SR時(shí)達到最大值。隨著(zhù)生物酶用量的增加，成紙抗張強度呈現先增加后降低的趨勢，生物酶輔助磨漿對紙張抗張強度的提高有節點(diǎn)存在。纖維素酶在預處理紙漿纖維的過(guò)程中，首先對纖維纖維表面或者纖維表面的細小纖維處進(jìn)行生物酶修飾，纖維表面獲得一定程度地松弛，并促進(jìn)纖維細胞的吸水潤脹和細纖維化；或者使纖維細胞表面起毛，提高單根纖維的比表面積，宏觀(guān)表現為纖維結合力上升、紙張強度提升。當生物酶用量再次增加，纖維表面修飾加劇、單根纖維的結合力上升，但是纖維自身的強度下降，宏觀(guān)表為纖維結合力上升，但是纖維抗張強度下降。當生物酶添加量為0.04%時(shí)，紙張抗張強度出現增強節點(diǎn)。
3 生物酶用量對紙張撕裂強度影響

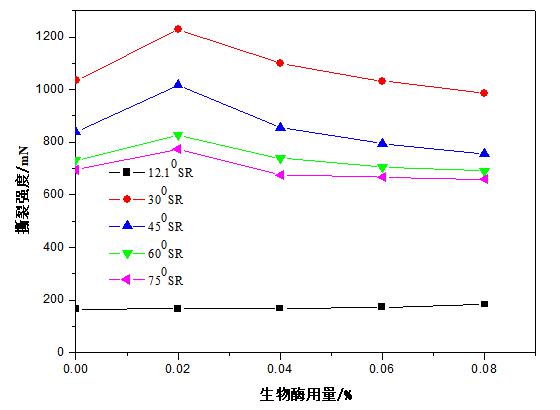

生物酶輔助磨漿對紙張撕裂強度影響，如圖2所示。
從圖2可以看出，隨著(zhù)目標打漿度的上升，紙張撕裂強度先增加后減少，并在打漿度為30°SR時(shí)達到最大。隨著(zhù)生物酶用量的增加，成紙撕裂強度呈現先增加后降低的趨勢，與圖1中的抗張強度曲線(xiàn)類(lèi)似，但撕裂強度的增強節點(diǎn)出現在生物酶添加量為0.02%。
4 生物酶用量對紙張耐破強度影響

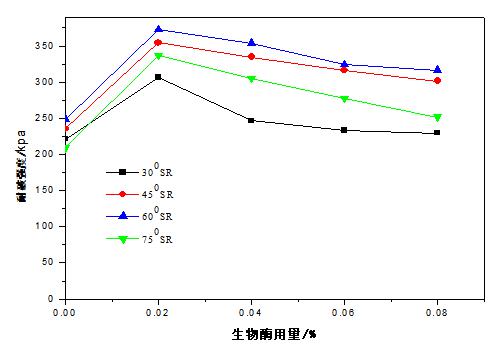

生物酶輔助磨漿對紙張耐破強度影響，如圖3所示。
從圖3可以看出，隨著(zhù)目標打漿度的上升，紙張耐破強度先增加后減少，并在打漿度為60 0SR時(shí)達到最大。隨著(zhù)生物酶用量的增加，成紙耐破強度呈現先增加后降低的趨勢，與圖1中的撕裂強度曲線(xiàn)類(lèi)似，耐破強度的增強節點(diǎn)出現在生物酶添加量為0.02%。
5 纖維素酶輔助打漿對纖維形態(tài)影響
生物酶輔助磨漿對紙漿纖維表面形態(tài)的影響，可以看出，原漿纖維表面光滑，結構緊密；生物酶添加量為0.02%時(shí)，纖維變得疏松、粗糙、雜亂和柔軟；生物酶添加量為0.04%時(shí)，纖維變得更加疏松，纖維表面起毛較多，在磨漿過(guò)程中纖維已被切斷，并產(chǎn)生部分細小纖維。由此可見(jiàn)，經(jīng)生物酶預處理后，紙漿纖維出現表面起毛、細纖維化等現象，隨著(zhù)酶用量的增加，纖維長(cháng)度會(huì )減小，細小纖維含量增加，并引起成紙強度的下降。
6 結論
采用生物酶在對生物酶輔助磨漿的成紙強度存在增強節點(diǎn)，抗張強度節點(diǎn)出現在生物酶添加量0.04%處，耐破強度、撕裂強度節點(diǎn)出現在生物酶添加量0.02%處。在成紙強度節點(diǎn)處，相對未添加生物酶漿樣，打漿度為30°SR的成紙抗張強度增加39.79%，打漿度為30°SR的成紙撕裂強度分別增加18.84%，打漿度為60°SR的成紙耐破強度增加49.75%。纖維形態(tài)分析顯示，紙漿纖維數均長(cháng)度隨生物酶添加量的增加先增加后減少。當生物酶用量超過(guò)0.02%時(shí)，纖維變得疏松，纖維表面起毛、細纖維化顯著(zhù)。
