1 實(shí)驗原料及設備
實(shí)驗原料：市售漂白竹漿板和漂白蔗渣漿板;工業(yè)級松香膠、硫酸鋁、陽(yáng)離子聚丙烯酰胺、陽(yáng)離子淀粉、碳酸鈣、氧化淀粉。
2 漿料的纖維長(cháng)度分析

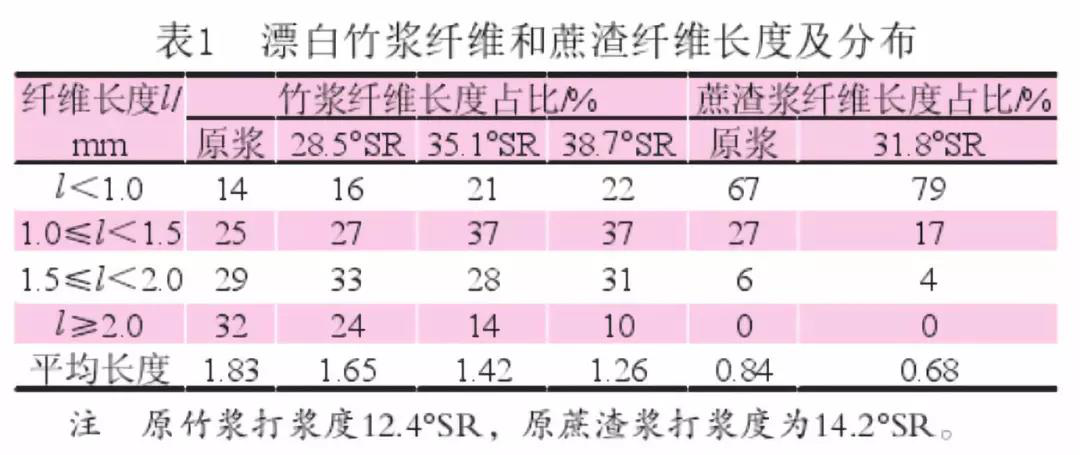

竹漿和蔗渣的纖維長(cháng)度分布如表1所示。
3 不同漿料抄造的白牛皮紙的性質(zhì)
（1）28.5°SR竹漿和31.8°SR蔗渣漿配抄
用28.5°SR竹漿和31.8°SR蔗渣漿按照不同比例分別抄制70g/m2和80g/m2的白牛皮紙，成紙的物理強度性能指標見(jiàn)表2。
由表2可知，由此可見(jiàn)，用28.5°SR竹漿與31.8°SR蔗渣漿，按70:30的比例配抄白色牛皮紙，成紙的物理強度指標可滿(mǎn)足合格品質(zhì)量要求。
（2）35.1°SR竹漿和31.8°SR蔗渣漿配抄

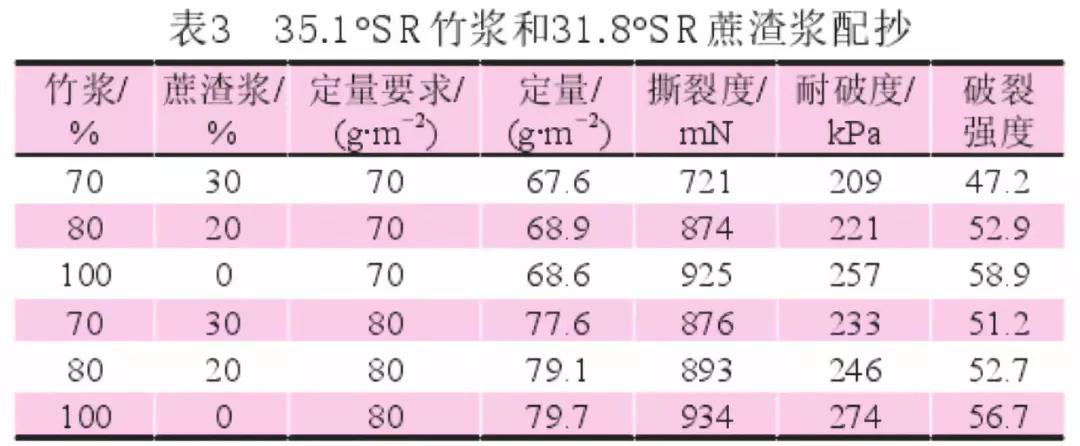

用35.1°SR竹漿和31.8°SR蔗渣漿按照不同配比分別抄造70g/m2和80 g/m2白牛皮紙，成紙的物理強度性能指標見(jiàn)表3。
由此可見(jiàn)，用全竹漿抄造白牛皮紙時(shí)，成紙的品質(zhì)較高，配加20%-30%的蔗渣漿后會(huì )降低成紙的物理強度。
（3）38.7°SR竹漿和31.8°SR蔗渣漿配抄
用38.7°SR竹漿和31.8°SR蔗渣漿按照不用漿料配比，分別抄造70g/m2和80g/m2白牛皮紙，成紙物理強度性能指標見(jiàn)表4。
由表4可知，用全竹漿抄造白牛皮紙有望達到優(yōu)等品的耐破度和撕裂度要求，但配加20%-30%的蔗渣漿后會(huì )降低成紙的品質(zhì)和等級。
4 結論
用全漂白竹漿抄造或按一定比例與漂白蔗渣漿配抄白牛皮紙。
（1）隨著(zhù)配入竹漿打漿度的提高，成紙的撕裂度、耐破度及破裂強度均提高；
（2）用全竹漿(打漿度38.7°SR)抄造白牛皮紙，成紙撕裂度、耐破度均達到優(yōu)等品要求；
（3）當配入20%-30%的蔗渣漿后會(huì )降低成紙品質(zhì)和等級。
