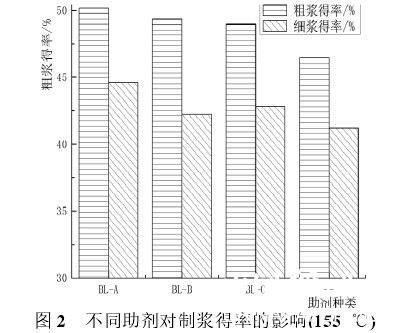

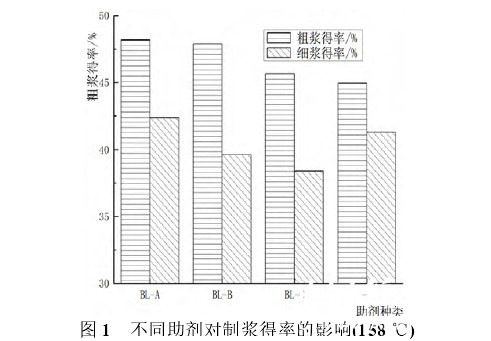

由圖1和圖2可知，BL-A、BL-B、BL-C三類(lèi)助劑在155℃和158℃時(shí)均能使成漿的粗漿得率提高，其中添加BL-A助劑的實(shí)驗組粗漿得率增加幅度較BL-B和BL-C大?？梢?jiàn)，
BL-A助劑在兩種蒸煮條件下的粗漿得率和細漿得率的增加值均最大，其在制漿過(guò)程中保護碳水化合物效果更佳。
3不同助劑對成漿卡伯值的影響
對成漿卡伯值的影響，以不加助劑組為對照，研究結果如下圖所示:
BL-A助劑在兩種蒸煮條件下的粗漿得率和細漿得率的增加值均最大，其在制漿過(guò)程中保護碳水化合物效果更佳。
3不同助劑對成漿卡伯值的影響
對成漿卡伯值的影響，以不加助劑組為對照，研究結果如下圖所示:

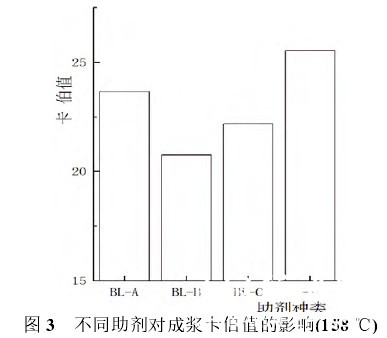

由圖3和圖4得，BL-A、BL-B、BL-C三類(lèi)助劑在155℃和158℃時(shí)均能使成漿的卡伯值降低，其中使用BL-B、BL-C類(lèi)助劑后的卡伯值降低較大，尤以添加BL-B的實(shí)驗組卡伯值下降最大。
綜上，BL-A、BL-B、BL-C三類(lèi)助劑均可降低紙漿卡伯值，但就對碳水化合物的保護而言，BL-A助劑對脫木素的選擇性更大，能在脫木素過(guò)程中盡量減少碳水化合物的降解，提高制漿得率。因此，選取BL-A類(lèi)助劑作為硫酸鹽竹漿的蒸煮助劑，進(jìn)行后續的添加BL-A助劑的竹子硫酸鹽制漿工藝優(yōu)化研究。
4 BL-A助劑用量?jì)?yōu)化
在最高蒸煮溫度為165℃、用堿量14%、硫化度18%、液比1:3.7時(shí)，進(jìn)一步研究不同BL-A助劑用量對蒸煮的影響，結果如下圖5所示:
4 BL-A助劑用量?jì)?yōu)化
在最高蒸煮溫度為165℃、用堿量14%、硫化度18%、液比1:3.7時(shí)，進(jìn)一步研究不同BL-A助劑用量對蒸煮的影響，結果如下圖5所示:
圖5 BL-A助劑用量對制漿得率和卡伯值的影響
由圖5可知，紙漿得率在BL-A助劑用量為0.07%時(shí)基本達到最大，為47.76%，卡伯為17.71，與未加助劑組相比，得率提高了4.01個(gè)百分點(diǎn)，卡伯值降低了10.05%。5結論
BL-A、BL-B、BL-C三類(lèi)助劑中，BL-A助劑用于竹子硫酸鹽法制漿的效果最佳。BL-A助劑用量為0.07%，其在竹子硫酸鹽制漿中的最佳工藝條件為：用堿量14%、硫化度18%、液比1:3.7、最高蒸煮溫度為165℃，此時(shí)的細漿得率為47.76%，卡伯值為17.71。
