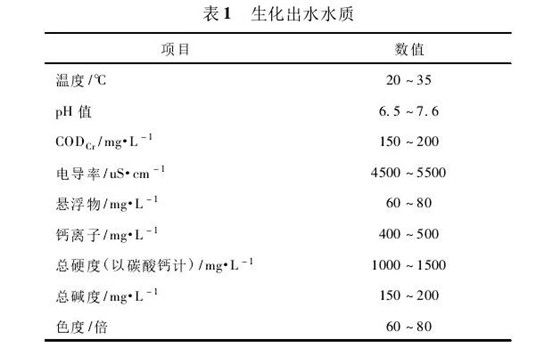

采用傳統砂濾、活性炭過濾、多介質過濾等處理工藝實現造紙廢水回用處理，只能一定程度上降低出水懸浮物濃度，無法進一步除去廢水中可溶解性污染物(如COD、氨氮和鹽分等)，回用后會(huì )影響到紙張性能。生化出水水質如表1所示。
生化出水水質

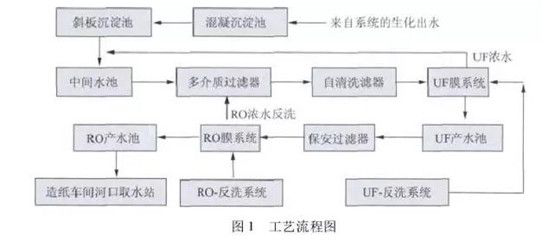

針對經過一系列物化和生化處理后已經達到相應的排放標準的造紙廢水，要達到工業生產用水的要求，必須選擇雙膜法作為主體工藝，即在反滲透膜系統前設置超濾膜系統對預處理后的水進一步處理，使反滲透膜系統進水的膜污染指數(SDI)小于3，延長反滲透膜清洗周期，延長其運行壽命。此外為了保護反滲透膜安全穩定運行，在超濾膜前設置多介質過濾器，以去除斜板沉淀池出水中大部分的懸浮物后進入膜處理系統。雙膜法具體工藝流程見圖1，依次經過斜板沉淀、多介質過濾、超濾及反滲透，最終清水回用至造紙車間。
超濾膜系統
超濾膜系統包括超濾裝置、氧化劑加藥裝置、空壓機反洗系統等。超濾膜元件為SFP2880超濾膜，數量共105支。出水量達360m3/h，其中濃水流量為24m3/h(濃水CODcr平均濃度200mg/L)，濃水繼續回到前端中間水池，再與原水混合后進多介質過濾器，以提高整體回收率。 反滲透膜系統
主要去除水中溶解鹽類及脫色，同時去除一些有機分子及前階段未去除的小顆粒等。反滲透膜系統包括5μm保安過濾器、高壓泵、反滲透膜濃縮裝置以及膜系統清洗設備，其中膜原件為美國陶氏公司生產，反滲透膜型號為BW30FR-400(34i)單套膜元件數量為24支，共2套，總計288支膜。最終反滲透膜系統濃水(流量為90m3/h，平均CODcr420mg/L)主要用于前端多介質過濾器的反沖洗，反滲透膜系統出水(流量為180m3/h)直接通過泵送至車間河口取水站，取代原先用的河水，最后用于制漿段所有環節。表2記錄了三個月以來雙膜系統穩定運行的進水及滲透液水質情況。從表2可以看出，廢水經過雙膜處理后，廢水的污染物質被膜截留分離，出水CODcr和硬度低于GB/T19923-2005城市污水再生利用工業用水水質標準中的要求(CODcr<60mg/L，硬度<450mg/L)。
