本實(shí)驗采用水分散聚合技術(shù)，以硫酸銨水溶液為反應介質(zhì)，以甲基丙烯酰氧乙基三甲基氯化銨(DMC)和丙烯酸與丙烯酰胺為單體，合成了具有良好流動(dòng)性和穩定性的水分散型兩性聚丙烯酰胺乳液。
1 水分散型兩性聚丙烯酰胺乳液的制備
反應在裝有機械攪拌、氮氣導入管、冷凝回流管的可拆式四口圓底燒瓶中進(jìn)行，按一定比例向四口瓶中加入丙烯酸、丙烯酰胺、DMC、硫酸銨、分散穩定劑和去離子水，放置于恒溫水浴中，攪拌溶解，通氮除氧后，升溫至設定溫度后加入引發(fā)劑，反應24小時(shí)后，即得水分散型兩性聚丙烯酰胺乳液。
2 絮凝效果及抗剪切實(shí)驗分析
絮凝及脫水實(shí)驗：往5OOmL燒杯中倒入200mL污泥，往污泥里加入一定量的調節質(zhì)和污泥脫水劑，在兩個(gè)燒杯間來(lái)回傾倒多次，用注射器取攪勻后的污泥。
抗剪切實(shí)驗采用IKA公司的RW-20型攪拌器，取上述200mL調理后污泥，攪拌速度為5OOr/min攪拌時(shí)間分別為1min， 5min和l0min，觀(guān)察污泥絮團情況以及濾水情況。
3 污泥脫水性能研究

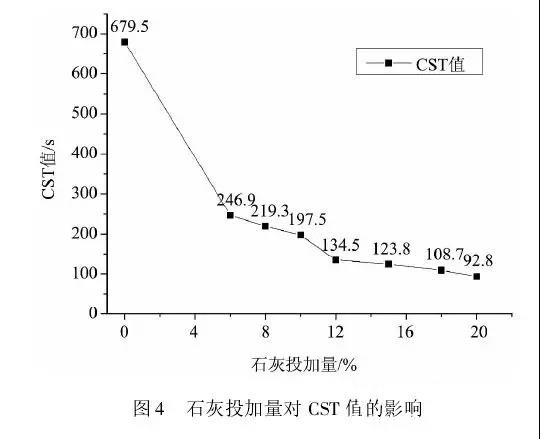

3.1 石灰添加量對CST值的影響
3.2 藥劑投加量對污泥脫水時(shí)間的影響

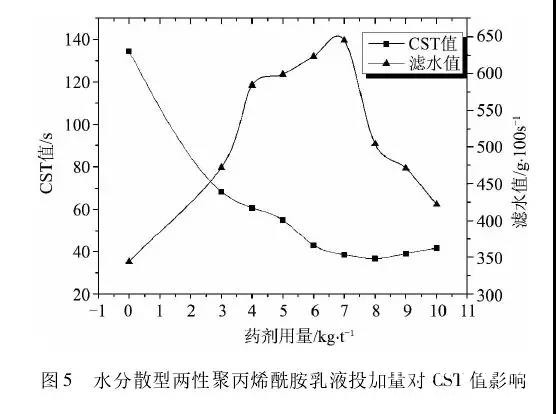

分別選擇石灰添加量為12%，考察水分散型兩性聚丙烯酰胺乳液投加量對CST值和濾水值的影響情況。
3.3 絮團抗剪切實(shí)驗

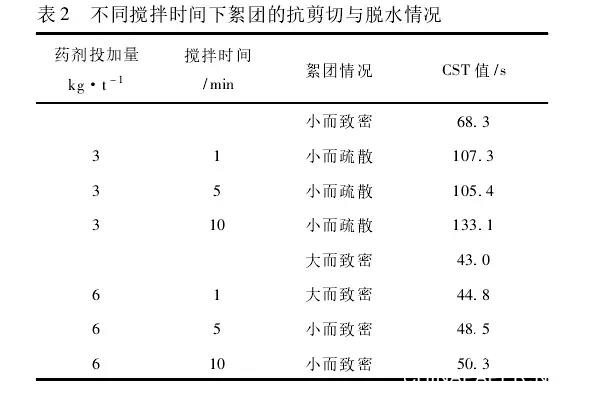

污泥在高剪切環(huán)境下絮團極易破碎，采用高效的污泥脫水劑能夠抵抗高強剪切。當石灰添加量在12%、pH值在9左右時(shí)，加入一定量的污泥脫水劑，CST值的變化情況如表2所示。
4 結論
現場(chǎng)應用試驗表明，通過(guò)最佳投加量的藥劑配比：石灰添加量12%、水分散型兩性聚丙烯酰胺乳液6kg/t，進(jìn)行板框試驗，處理后的污泥含水量在55%左右，滿(mǎn)足一般污泥焚燒所需干度的要求。
