1 NMMO預處理微納米纖維素的制備
將漂白硫酸鹽針葉木漿在90℃的NMMO水溶液(質(zhì)量分數為80%)中預處理2h，質(zhì)量比為1:1000。利用高速攪拌機在10000r/min轉速下攪拌10min，加入去離子水將溶劑洗滌干凈，得到微納米纖維素懸浮液。
2 紙頁(yè)的抄造
將漂白針葉木漿(打漿度15°SR和45°SR)分別與MNC(5%、10%、15%、20%，相對于絕干漿質(zhì)量)混合，在標準漿料疏解機充分疏解漿料，然后利用紙頁(yè)成形器進(jìn)行抄片，在105℃烘箱中烘干紙頁(yè)，紙頁(yè)抄造定量為(70±2)g/m2。
3 MNC用量對成紙微觀(guān)結構的影響
隨著(zhù)MNC用量的增加，15°SR和45°SR漿料成紙表面的孔隙越來(lái)越少，表面粗糙度降低，纖維結合更加致密。說(shuō)明添加MNC后纖維間間隙縮小，紙頁(yè)結構更為緊密。
4 MNC用量對紙頁(yè)抗張強度的影響
紙的抗張強度主要取決于成紙中纖維相互間結合力和纖維本身的強度以及紙中纖維的分布和排列方向等，最重要的影響因素是纖維結合力，即氫鍵的結合力。
5 MNC用量對紙頁(yè)耐折度的影響
紙頁(yè)的耐折度主要取決于纖維自身強度、柔韌性、纖維長(cháng)度及纖維結合力。

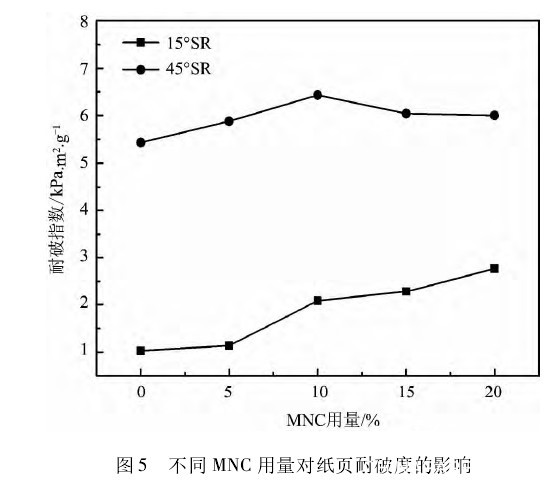

6 MNC用量對紙頁(yè)耐破度的影響
耐破度是抗張力與伸長(cháng)量的復合函數，是對紙頁(yè)最弱部分的檢查，是紙頁(yè)韌性的標志。其中影響耐破度主要有兩個(gè)因素，即纖維長(cháng)度和纖維間結合力。
7 結論
添加一定比例的MNC，紙頁(yè)可獲得較高打漿度的強度，從而降低較高打漿度的漿料比例，有利于降低打漿能耗。
