1 造紙機熱回收系統和吊頂送風的現狀
造紙機熱回收系統和車間通風占據整個造紙車間能耗的8%-10%,蒸汽消耗占10%-12%，目前生產運行中有以下問題：
(1)一般情況，車間吊頂送風夏季不運行，僅在冬季運行；
(2)冬季室外空氣溫度低，加熱氣罩送風消耗大量的蒸汽；
(3)設備閑置時間長，運行不經濟。
2 透平風機熱能回收利用

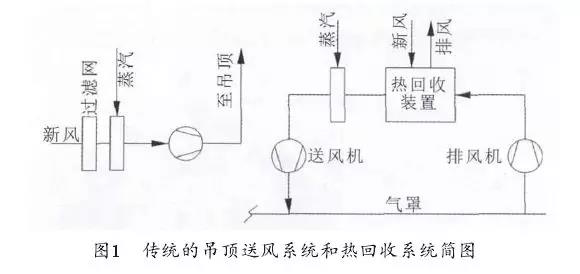

傳統的吊頂送風和熱回收系統如圖1所示。
兩個系統分別獨立設置，根據季節變化或者工藝要求決定是否開啟吊頂送風機；新風均取室外新鮮空氣。

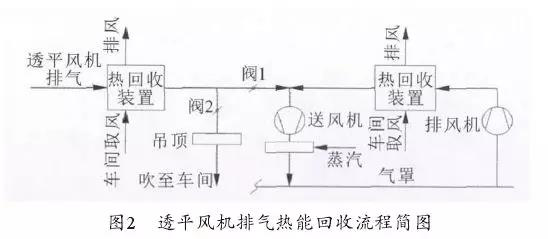

造紙機真空系統采用透平風機后，流程優化如圖2所示。
圖2流程有以下優化：蒸汽加熱器移至送風機出口；取消了吊頂送風機；透平風機排氣熱交換器取代了吊頂加熱器。
3 透平風機排氣熱能回收的優點根據造紙車間生產的特殊性，在夏季車間一般保持負壓，使得整個車間處于涼爽環境；寒冬季節，車間一般保持正壓，以避免冷空氣進入。因此，熱回收裝置均取車間內的空氣，在嚴冬季節，關閉閥1，打開閥2；酷暑季節，關閉閥2，打開閥1。
對比圖1和圖2，利用透平風機排氣熱能后有以下優點:
(1)透平風機排氣溫度120-140℃，但是濕度較高，不宜直接吹送至造紙車間，采用熱回收裝置，間接回收熱能，降低蒸汽消耗。
(2)可以根據季節靈活調整透平風機熱能回收的利用方式。冬季，熱能回收用于吊頂送風；夏季，熱能回收用于氣罩送風。
(3)充分考慮整個造紙車間通風的季節性，更加合理地實現了車間通風的自然循環，改善車間整體環境。
(4)減少設備投資與維護成本，吊頂送風、吊頂加熱器均無需設置。
